Harbor

Harbor 是一个CNCF基金会托管的开源的可信的云原生docker registry项目，可以用于存储、签名、扫描镜像内容，Harbor 通过添加一些常用的功能如安全性、身份权限管理等来扩展 docker registry 项目，此外还支持在 registry 之间复制镜像，还提供更加高级的安全功能，如用户管理、访问控制和活动审计等，在新版本中还添加了Helm仓库托管的支持。

Harbor最核心的功能就是给 docker registry 添加上一层权限保护的功能，要实现这个功能，就需要我们在使用 docker login、pull、push 等命令的时候进行拦截，先进行一些权限相关的校验，再进行操作，其实这一系列的操作 docker registry v2 就已经为我们提供了支持，v2 集成了一个安全认证的功能，将安全认证暴露给外部服务，让外部服务去实现。

Harbor 认证原理

上面我们说了 docker registry v2 将安全认证暴露给了外部服务使用，那么是怎样暴露的呢？我们在命令行中输入 docker login https://registry.qikqiak.com 为例来为大家说明下认证流程：

  1. docker client 接收到用户输入的 docker login 命令，将命令转化为调用 engine api 的 RegistryLogin 方法
  2. 在 RegistryLogin 方法中通过 http 盗用 registry 服务中的 auth 方法
  3. 因为我们这里使用的是 v2 版本的服务，所以会调用 loginV2 方法，在 loginV2 方法中会进行 /v2/ 接口调用，该接口会对请求进行认证
  4. 此时的请求中并没有包含 token 信息，认证会失败，返回 401 错误，同时会在 header 中返回去哪里请求认证的服务器地址
  5. registry client 端收到上面的返回结果后，便会去返回的认证服务器那里进行认证请求，向认证服务器发送的请求的 header 中包含有加密的用户名和密码
  6. 认证服务器从 header 中获取到加密的用户名和密码，这个时候就可以结合实际的认证系统进行认证了，比如从数据库中查询用户认证信息或者对接 ldap 服务进行认证校验
  7. 认证成功后，会返回一个 token 信息，client 端会拿着返回的 token 再次向 registry 服务发送请求，这次需要带上得到的 token，请求验证成功，返回状态码就是200了
  8. docker client 端接收到返回的200状态码，说明操作成功，在控制台上打印Login Succeeded的信息 至此，整个登录过程完成，整个过程可以用下面的流程图来说明：

docker login

要完成上面的登录认证过程有两个关键点需要注意：怎样让 registry 服务知道服务认证地址？我们自己提供的认证服务生成的 token 为什么 registry 就能够识别？

对于第一个问题，比较好解决，registry 服务本身就提供了一个配置文件，可以在启动 registry 服务的配置文件中指定上认证服务地址即可，其中有如下这样的一段配置信息：

......
auth:
  token:
    realm: token-realm
    service: token-service
    issuer: registry-token-issuer
    rootcertbundle: /root/certs/bundle
......

其中 realm 就可以用来指定一个认证服务的地址，下面我们可以看到 Harbor 中该配置的内容

关于 registry 的配置，可以参考官方文档：https://docs.docker.com/registry/configuration/

第二个问题，就是 registry 怎么能够识别我们返回的 token 文件？如果按照 registry 的要求生成一个 token，是不是 registry 就可以识别了？所以我们需要在我们的认证服务器中按照 registry 的要求生成 token，而不是随便乱生成。那么要怎么生成呢？我们可以在 docker registry 的源码中可以看到 token 是通过JWT（JSON Web Token）来实现的，所以我们按照要求生成一个 JWT 的 token 就可以了。

对 golang 熟悉的同学可以去 clone 下 Harbor 的代码查看下，Harbor 采用 beego 这个 web 开发框架，源码阅读起来不是特别困难。我们可以很容易的看到 Harbor 中关于上面我们讲解的认证服务部分的实现方法。

安装

$ git clone https://github.com/goharbor/harbor-helm
$ cd harbor-helm && git checkout v1.2.3

首先创建存储 PV/PVC：(volume.yaml)

apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-registry
  labels:
    app: harbor-registry
spec:
  capacity:
    storage: 5Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  nfs:
    server: 10.151.30.11
    path: /data/k8s/harbor/registry
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: harbor-registry
  namespace: kube-ops
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
  selector:
    matchLabels:
      app: harbor-registry
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-chartmuseum
  labels:
    app: harbor-chartmuseum
spec:
  capacity:
    storage: 5Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  nfs:
    server: 10.151.30.11
    path: /data/k8s/harbor/chartmuseum
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: harbor-chartmuseum
  namespace: kube-ops
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
  selector:
    matchLabels:
      app: harbor-chartmuseum
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-jobservice
  labels:
    app: harbor-jobservice
spec:
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  nfs:
    server: 10.151.30.11
    path: /data/k8s/harbor/jobservice
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: harbor-jobservice
  namespace: kube-ops
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  selector:
    matchLabels:
      app: harbor-jobservice
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-database
  labels:
    app: harbor-database
spec:
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  nfs:
    server: 10.151.30.11
    path: /data/k8s/harbor/database
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: harbor-database
  namespace: kube-ops
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  selector:
    matchLabels:
      app: harbor-database
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-redis
  labels:
    app: harbor-redis
spec:
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  nfs:
    server: 10.151.30.11
    path: /data/k8s/harbor/redis
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: harbor-redis
  namespace: kube-ops
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  selector:
    matchLabels:
      app: harbor-redis

我们这里为了简单使用的是 NFS 来做共享存储，要注意在使用之前，我们需要提前在 nfs server 上手动创建 path 路径，各个节点上也必须安装 nfs，否则不能挂载，直接创建上面的存储相关的资源对象：

$ kubectl apply -f volume.yaml
$ kubectl get pv
NAME                 CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                         STORAGECLASS   REASON   AGE
harbor-chartmuseum   5Gi        RWO            Retain           Bound    kube-ops/harbor-chartmuseum                           20m
harbor-database      1Gi        RWO            Retain           Bound    kube-ops/harbor-database                              20m
harbor-jobservice    1Gi        RWO            Retain           Bound    kube-ops/harbor-jobservice                            20m
harbor-redis         1Gi        RWO            Retain           Bound    kube-ops/harbor-redis                                 20m
harbor-registry      5Gi        RWO            Retain           Bound    kube-ops/harbor-registry                              20m
$ kubectl get pvc -n kube-ops
NAME                 STATUS   VOLUME               CAPACITY   ACCESS MODES   STORAGECLASS   AGE
harbor-chartmuseum   Bound    harbor-chartmuseum   5Gi        RWO                           20m
harbor-database      Bound    harbor-database      1Gi        RWO                           20m
harbor-jobservice    Bound    harbor-jobservice    1Gi        RWO                           20m
harbor-redis         Bound    harbor-redis         1Gi        RWO                           20m
harbor-registry      Bound    harbor-registry      5Gi        RWO                           20m

然后指定自己的 values：（qikqiak-values.yaml）

expose:
  type: ingress
  tls:
    enabled: true
  ingress:
    hosts:
      core: core.harbor.domain
      notary: notary.harbor.domain
externalURL: https://core.harbor.domain
persistence:
  enabled: true
  resourcePolicy: "keep"
  persistentVolumeClaim:
    registry:
      existingClaim: "harbor-registry"
      storageClass: "-"
    chartmuseum:
      existingClaim: "harbor-chartmuseum"
      storageClass: "-"
    jobservice:
      existingClaim: "harbor-jobservice"
      storageClass: "-"
    database:
      existingClaim: "harbor-database"
      storageClass: "-"
    redis:
      existingClaim: "harbor-redis"
      storageClass: "-"

我们使用我们自己手动创建的 PVC 来指定存储，不过还需要注意的是需要指定 storageClass: "-"，否则会使用默认的 StorageClass，然后直接使用 Helm3 进行安装：

$ helm install harbor --namespace kube-ops ./harbor-helm -f .qikqiak-values.yaml
NAME: harbor
LAST DEPLOYED: Mon Dec 16 11:06:54 2019
NAMESPACE: kube-ops
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
Please wait for several minutes for Harbor deployment to complete.
Then you should be able to visit the Harbor portal at https://core.harbor.domain.
For more details, please visit https://github.com/goharbor/harbor.

稍等一会儿正常来说就可以安装成功了：

$ kubectl get pods -n kube-ops
NAME                                           READY   STATUS    RESTARTS   AGE
harbor-harbor-chartmuseum-699d9764b7-5nvlf     1/1     Running   0          14m
harbor-harbor-clair-c9757f6cb-kjrms            1/1     Running   6          14m
harbor-harbor-core-d997f76d-bdqww              1/1     Running   0          3m1s
harbor-harbor-database-0                       1/1     Running   0          14m
harbor-harbor-jobservice-549cd6b67b-5jsgn      0/1     Running   3          14m
harbor-harbor-notary-server-7969fbdf87-tkn89   1/1     Running   0          113s
harbor-harbor-notary-signer-7fbd575976-twvwx   1/1     Running   0          113s
harbor-harbor-portal-7dddbf759c-zdmkl          1/1     Running   0          14m
harbor-harbor-redis-0                          1/1     Running   0          14m
harbor-harbor-registry-6bbb6b955f-xgdmp        2/2     Running   0          14m

另外在安装过程还遇到一个问题是 redis 的权限问题，查看 redis 的 Pod 会遇到如下的错误信息：

$ kubectl logs -f harbor-harbor-redis-0 -n kube-ops
1:M 16 Dec 03:56:12.147 # Background saving error
1:M 16 Dec 03:56:18.066 * 1 changes in 900 seconds. Saving...
1:M 16 Dec 03:56:18.067 * Background saving started by pid 161
161:C 16 Dec 03:56:18.070 # Failed opening the RDB file dump.rdb (in server root dir /var/lib/redis) for saving: Permission denied
......

这主要是因为我们这里运行的 redis 这个 Pod 中指定了一个 fsGroup：

...
securityContext:
  fsGroup: 999
...

而我们这里将数据持久化到了 NFS 上面，而持久化的目录 /data/k8s/harbor/redis 的 ownership 是 root:root，所以会权限错误，我们可以手动更改下 NFS 上面目录的 owenrship 即可：

$ chown 999:999 -R /data/k8s/harbor/redis

由于我们指定的是 ingress 的模式，所以我们可以通过在本地 /etc/hosts 里面加上对应的域名解析：

$ kubectl get ingress -n kube-ops
NAME                    HOSTS                                     ADDRESS   PORTS     AGE
harbor-harbor-ingress   core.harbor.domain,notary.harbor.domain             80, 443   14m

然后我们就可以通过 core.harbor.domain 去访问 Harbor 的 Dashboard 页面了，由于我们配置了自动跳转，所以会自动跳转到 https：

harbor login

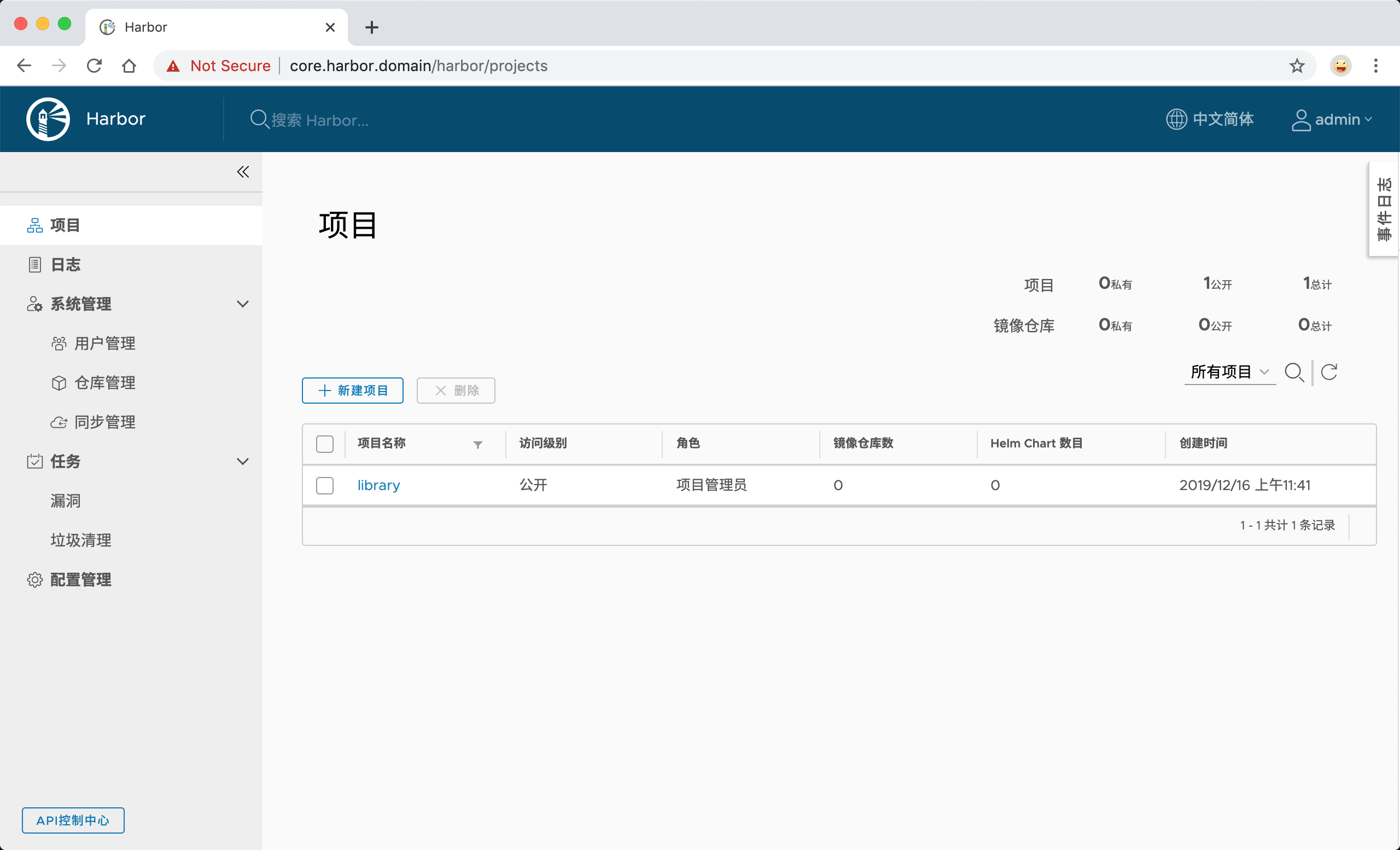

然后可以使用 admin:Harbor12345 进行登录：

harbor dashboard

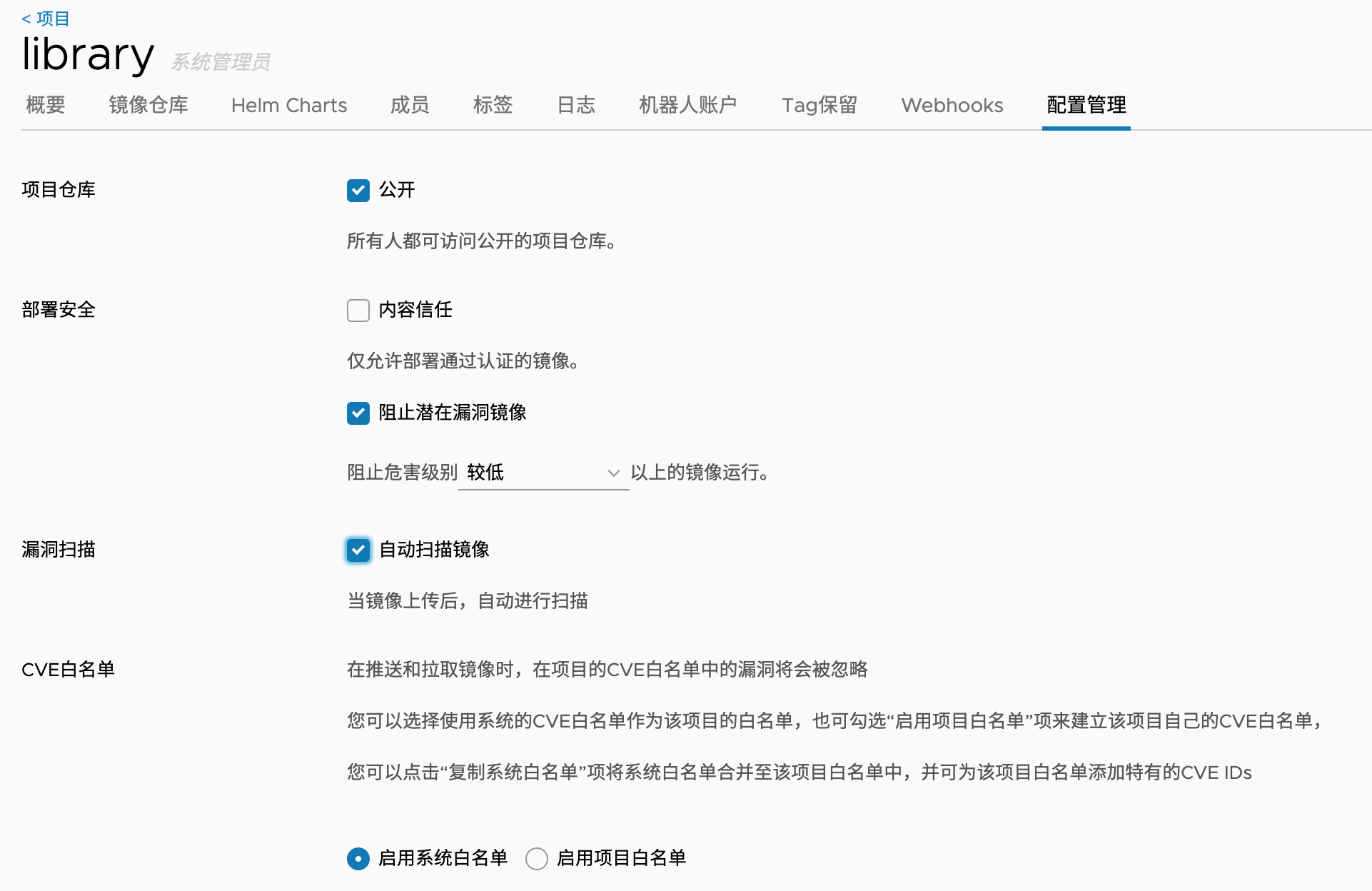

我们可以看到有很多功能，默认情况下会有一个名叫 library 的项目，改项目默认是公开访问权限的，进入项目可以看到里面还有 Helm Chart 包的管理，可以手动在这里上传，也可以对改项目里面的镜像进行一些配置，比如是否开启自动扫描镜像功能：

harbor project settings

推送镜像

然后我们来测试下使用 docker cli 来进行 pull/push 镜像，由于上面我们安装的时候通过 Ingress 来暴露的 Harbor 的服务，而且强制使用了 https，所以如果我们要在终端中使用我们这里的私有仓库的话，就需要配置上相应的证书：

$ docker login core.harbor.domain
Username: admin
Password:
Error response from daemon: Get https://core.harbor.domain/v2/: x509: certificate signed by unknown authority

这是因为我们没有提供证书文件，我们将使用到的 ca.crt 文件复制到 /etc/docker/certs.d/core.harbor.domain 目录下面，如果该目录不存在，则创建它。ca.crt 这个证书文件我们可以通过 Ingress 中使用的 Secret 资源对象来提供：

$ kubectl get secret harbor-harbor-ingress -n kube-ops -o yaml
apiVersion: v1
data:
  ca.crt: <ca.crt>
  tls.crt: <tls.crt>
  tls.key: <tls.key>
kind: Secret
metadata:
  creationTimestamp: "2019-12-16T03:29:59Z"
  labels:
    app: harbor
    chart: harbor
    heritage: Helm
    release: harbor
  name: harbor-harbor-ingress
  namespace: kube-ops
  resourceVersion: "11786346"
  selfLink: /api/v1/namespaces/kube-ops/secrets/harbor-harbor-ingress
  uid: aaf69ffc-aaa1-439b-98ae-e8a2c13d7ea4
type: kubernetes.io/tls

其中 data 区域中 ca.crt 对应的值就是我们需要证书，不过需要注意还需要做一个 base64 的解码，这样证书配置上以后就可以正常访问了。

不过由于上面的方法较为繁琐，所以一般情况下面我们在使用 docker cli 的时候是在 docker 启动参数后面添加一个 --insecure-registry 参数来忽略证书的校验的，在 docker 启动配置文件 /usr/lib/systemd/system/docker.service 中修改ExecStart的启动参数：

ExecStart=/usr/bin/dockerd --insecure-registry core.harbor.domain

或者在 Docker Daemon 的配置文件中添加：

$ cat /etc/docker/daemon.json
{
  "insecure-registries" : [
    "core.harbor.domain"
  ],
  "registry-mirrors" : [
    "https://ot2k4d59.mirror.aliyuncs.com/"
  ]
}

然后保存重启 docker，再使用 docker cli 就没有任何问题了：

$ docker login core.harbor.domain
Username: admin
Password:
Login Succeeded

比如我们本地现在有一个名为 busybox 的镜像，现在我们想要将该镜像推送到我们的私有仓库中去，应该怎样操作呢？首先我们需要给该镜像重新打一个 core.harbor.domain 的前缀，然后推送的时候就可以识别到推送到哪个镜像仓库：

$ docker tag busybox core.harbor.domain/library/busybox
$ docker push core.harbor.domain/library/busybox
The push refers to repository [core.harbor.domain/library/busybox]
adab5d09ba79: Pushed
latest: digest: sha256:4415a904b1aca178c2450fd54928ab362825e863c0ad5452fd020e92f7a6a47e size: 527

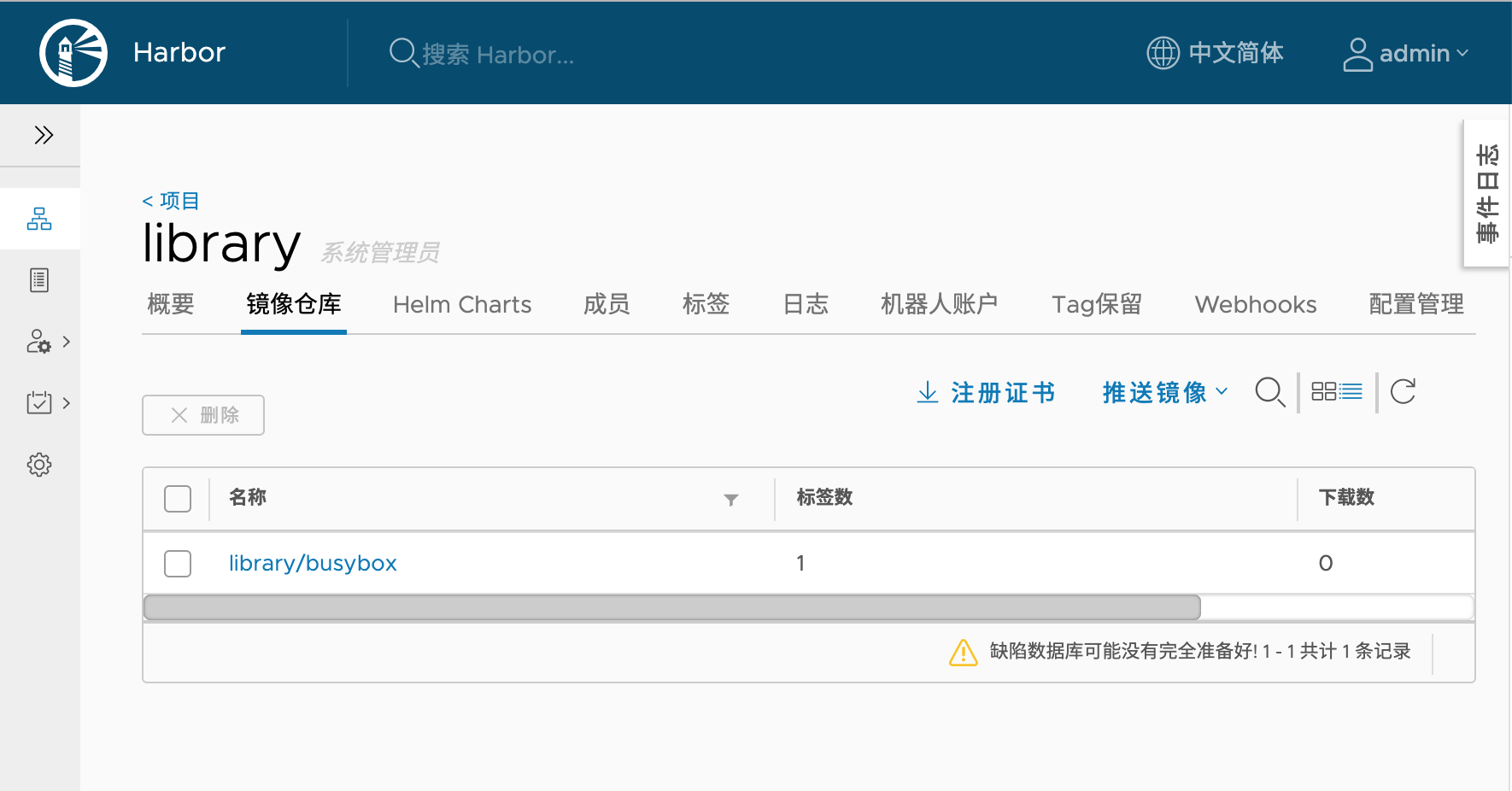

推送完成后，我们同样可以在 Portal 页面上看到这个镜像的信息： harbor project demo

镜像 push 成功，同样可以测试下 pull：

$ docker rmi core.harbor.domain/library/busybox
Untagged: core.harbor.domain/library/busybox:latest
Untagged: core.harbor.domain/library/busybox@sha256:4415a904b1aca178c2450fd54928ab362825e863c0ad5452fd020e92f7a6a47e
$ docker rmi busybox
Untagged: busybox:latest
Untagged: busybox@sha256:061ca9704a714ee3e8b80523ec720c64f6209ad3f97c0ff7cb9ec7d19f15149f
$ docker pull core.harbor.domain/library/busybox:latest
latest: Pulling from library/busybox
Digest: sha256:4415a904b1aca178c2450fd54928ab362825e863c0ad5452fd020e92f7a6a47e
Status: Downloaded newer image for core.harbor.domain/library/busybox:latest

$ docker images |grep busybox
docker images |grep busybox
core.harbor.domain/library/busybox                        latest              d8233ab899d4        10 months ago       1.2MB

到这里证明上面我们的私有 docker 仓库搭建成功了，大家可以尝试去创建一个私有的项目，然后创建一个新的用户，使用这个用户来进行 pull/push 镜像，Harbor 还具有其他的一些功能，比如镜像复制，大家可以自行测试，感受下 Harbor 和官方自带的 registry 仓库的差别。
